天創粉末 - 球磨罐產品選型總表

表一：球磨罐核心參數與特性對比

表二：行業應用速查表

表三：按物料特性選型指南

表四：天創研磨球詳細參數與選型指南

研磨球選型與使用建議：

1. 硬度匹配原則：研磨球的硬度應顯著高于被研磨物料的硬度，這是保證效率、防止球體過快磨損污染物料的基礎。
2. 污染控制原則：根據物料對雜質（特別是金屬離子）的敏感度，選擇化學惰性足夠、磨損率低的研磨介質。
3. 密度與效率：高密度球（如硬質合金、氧化鋯）沖擊能量大，適用于脆性、高硬度物料的破碎；低密度球（如瑪瑙、聚氨酯）沖擊柔和，適用于分散、混合或軟性物料的研磨。
4. 成本綜合考量：選擇時需計算長期綜合成本。對于高附加值產品，使用高單價但極耐磨的研磨球（如氧化鋯、硬質合金），往往比頻繁更換低單價但磨損快的球更經濟、產品質量更穩定。
5. 球徑配比：在實際應用中，通常采用2-3種不同直徑的研磨球進行配比，以提高研磨效率和最終產品的粒度均勻性。

表六：常見物料莫氏硬度參考與近似對應表

此表將傳統礦物硬度與常見非礦物物料的研磨特性進行近似關聯，旨在為您的選型提供更直觀、廣泛的參考。

1. “近似對應”原則：對于非礦物物料（如茶葉、骨頭、涂料），表中硬度值是其研磨行為（抗壓碎、抗劃傷能力）在莫氏標度上的近似對應和工程參考，而非嚴格的礦物學測量結果。
2. 物料狀態關鍵：物料的硬度受含水量、密度、顆粒結構、粘合劑等影響極大。例如：
   • 潮濕的茶葉比干燥的軟得多。
   • 燒結后的陶瓷比生坯硬數個等級。
   • 骨頭的硬度介于其有機組分（軟）和無機礦物成分（硬）之間。
3. 選型核心邏輯：選擇研磨介質（罐與球）時，其硬度必須顯著高于表中對應物料的硬度值。對于成分復雜或狀態不明的物料，建議從高硬度、高耐磨性的介質（如氧化鋯）開始試驗，以確保效果并防止污染。
4. 特殊物料處理：對于墨水、顏料、漿料等，其主要需求常是分散而非破碎，因此選用低硬度、高彈性的介質（如聚氨酯球） 和罐體更為合適，以防止過度研磨破壞性能。

核心選型與使用注意事項詳解

1. 行星罐 vs. 滾筒罐：根本差異與選擇

2. 行星罐數量選擇建議

• 四個罐（標配）：效率最大化。充分利用設備工位，一次實驗獲得四份平行樣品，數據重復性好，對比性強。首選推薦，尤其適用于工藝優化、條件篩選。
• 兩個罐：需在對角位置放置兩個等重量的配平罐（空罐或裝等量物料），以保證設備動平衡運行平穩。適用于樣品數量不多或需要較大單罐容積時。
• 單個罐：嚴禁單獨運行。必須使用三個配平罐嚴格配平，否則會導致設備嚴重偏載，損壞主軸和齒輪，引發安全事故。非常不推薦，除非有特殊夾具。

3. 材質混用規則（重要！）

基本原則：強烈建議“同質配套”，禁止“硬碰軟”。

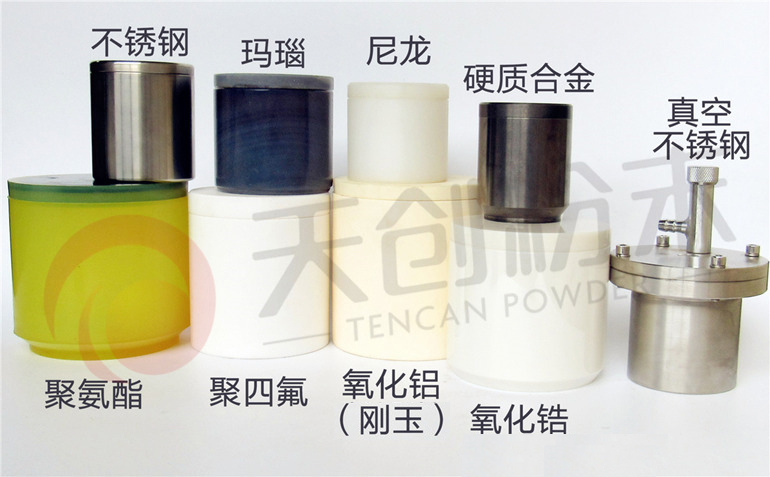

• 安全組合（罐體硬度 ≥ 研磨球硬度）：

  • 氧化鋯罐 + 氧化鋯球：最佳純凈組合。
  • 剛玉罐 + 氧化鋯球 / 剛玉球：經典高硬組合。
  • 不銹鋼罐 + 不銹鋼球：經濟通用組合。

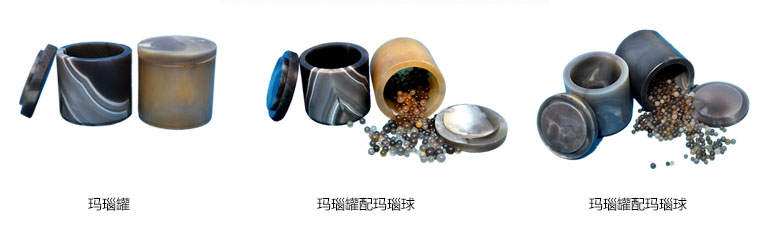

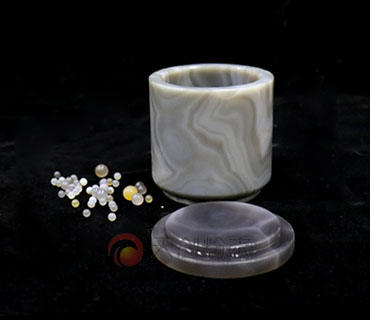

  • 瑪瑙罐 + 瑪瑙球：絕對純凈組合。
  • 硬質合金罐 + 硬質合金球：頂級超硬組合。
  • 高分子罐（尼龍/PTFE/聚氨酯）+ 同材質或更軟研磨介質：用于防污染或分散。

• 危險組合（絕對禁止）：

  • 在軟質罐中使用硬質球：例如，在瑪瑙罐中使用氧化鋯球或剛玉球，會迅速磨損甚至撞碎瑪瑙罐，污染樣品。
  • 在尼龍/PTFE罐中使用金屬球或陶瓷球：會嚴重刮傷內壁，引入污染并破壞罐體。
  • 硬質合金球與任何非硬質合金罐混用：會對罐體造成災難性磨損。

4. 配套研磨球選擇“三步法”

1. 第一步：確定材質（遵循同質或向上兼容原則）

   • 優先選擇與罐體材質完全相同的研磨球（如鋯罐配鋯球）。
   • 若無法實現，必須確保研磨球的硬度 ≤ 罐體的硬度。例如，剛玉罐（莫氏9級）可以配氧化鋯球（莫氏8.5級），反之則嚴重磨損罐體。

2. 第二步：確定球徑與配比

   • 多球徑配比效率遠高于單一直徑。
   • 常見經驗配比：大球 : 中球 : 小球 ≈ 4 : 2 : 1（體積比或數量比）。
   • 球徑選擇參考：
     • 大球（如Φ10-20mm）：提供主要沖擊力，負責破碎大顆粒。
     • 中球（如Φ5-10mm）：承上啟下，進一步細化顆粒。
     • 小球（如Φ1-5mm或更小）：增加接觸點，負責最終的精細研磨和均化，對獲得均勻納米粒度至關重要。
   • 起步建議：可按 2/3 大球徑球 + 1/3 小球徑球 進行初步試驗。

3. 第三步：確定裝填量

   • 研磨球裝填量（以罐體容積計）：30% - 50% 是安全高效區間。
     • 過少（<30%）：球與球、球與物料碰撞概率低，效率低下。
     • 過多（>50%）：運動空間不足，沖擊能轉化為熱能，導致物料和設備過熱，效率反而下降。
     • 實驗室常用甜點：1/3 （約33%）。
   • 物料裝填量（球料比）：
     • 球料比（研磨球質量 : 物料質量）通常為 1.5:1 到 4:1。
     • 物料體積建議不超過罐體剩余空間（扣除研磨球后）的 1/3，需為研磨球運動留出足夠空間。
     • 硬、脆、粗的物料：采用高球料比（如3:1 ~ 4:1）。
     • 軟、韌、細的物料：采用低球料比（如1.5:1 ~ 2:1）。

5. 快速檢查清單（操作前必核）

• 平衡性：行星盤上的球磨罐總重量是否對稱平衡？
• 裝填量：研磨球總體積是否在罐容積的1/3至1/2之間？物料是否留出了足夠的運動空間？
• 密封性：罐蓋是否已用專用工具均勻擰緊？特別是進行濕磨或真空研磨時。
• 材質兼容：研磨球是否比罐體軟或等硬？（再次確認）
• 清潔度：罐體和研磨球是否已清洗并干燥，無上次實驗的殘留？
• 工藝參數：轉速、運行時間、正反轉周期是否已根據新物料設置？建議從較低轉速開始測試。

最后建議：對于全新的物料體系，最佳實踐是進行 “小試正交實驗” 。固定其他條件，僅改變 “球料比” 和 “轉速” 兩個關鍵變量進行少量測試，通過檢測出料粒度來確定最優工藝窗口，這是最科學、最經濟的工藝開發路徑。

溫馨提示：本表格為通用選型指南，所列資料僅供您參考使用。因出廠批次及工藝改進調整，數據參數會有一些差異，最終以實際成交為準。具體請聯系我們的技術客服和業務專業為您提供更為精準的建議。對于特殊物料或工藝，建議您提供具體樣品和工藝要求，我們的技術工程師將為您提供一對一的免費選型實驗與定制化解決方案。天創粉末，專注為您提供可靠的粉體裝備與工藝支持。
