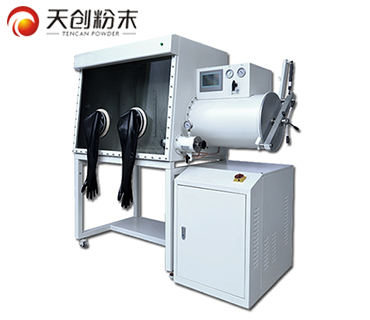

箱體與氣體凈化系統形成密閉的工作環境，向箱體內充入情性氣體或氮氣，并循環清除掉其中的活性物質，使系統保持高清潔和高純度的情性氣體環境（水、氧均能達到1ppm以 下的設備）。主要對02，H2O的清除。
1.應用于需要無水、無氧以及無塵的超純工作環境；
2.電池及電池材料的研發和生產（鋰離子電池、動力電池、太陽能電池、磷酸鐵鋰電池等）；
3.特種燈研發和制造:D燈、金鹵燈、陶瓷金鹵燈等；
4.焊接:電阻焊接、TIG焊、激光焊接、等離子焊、釬焊等；
5. OLED的研發和生產；
6.醫藥用品的研發和生產；
7.超級電容的研發和生產；
8.精細化工、核工業等；
9.新能源材料的研發和生產。

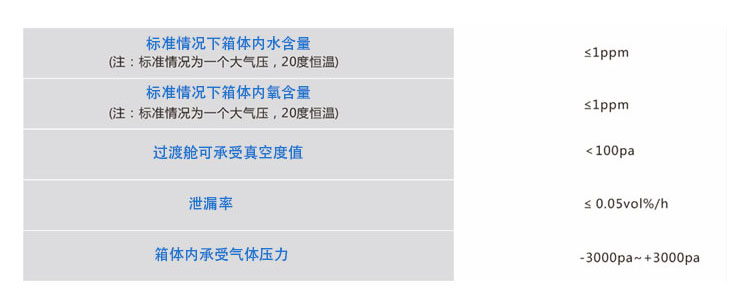

| 標準情況下箱體內水含量 (注:標準情況為一個大氣壓，20度恒溫) |
標準情況下箱體內氧含量 （注:標準情況為一個大氣壓，20度恒溫) |
過渡艙可承受真空度值 | 泄漏率 | 箱體內承受氣體壓力 |
|---|---|---|---|---|
| ≤1ppm | ≤1ppm | <100pa | ≤0.05vol%/h | -3000pa~+3000pa |

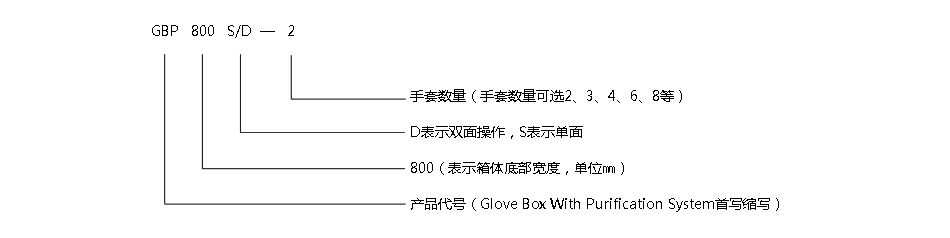

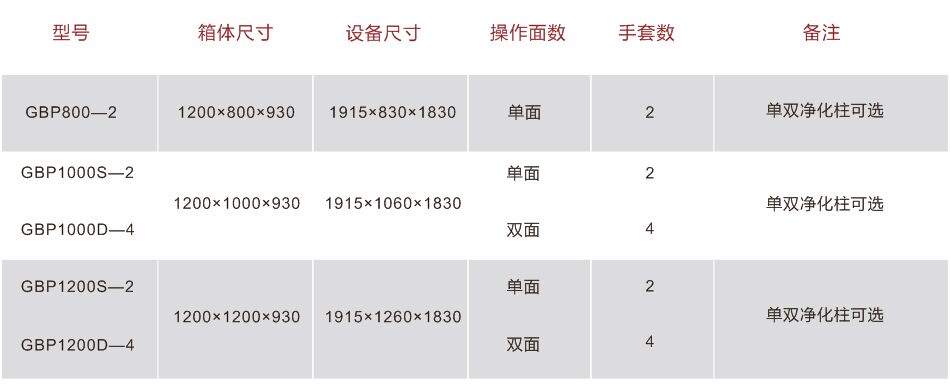

| 型號 | 箱體尺寸 | 設備尺寸 | 操作面數 | 手套數 | 備注 |
|---|---|---|---|---|---|

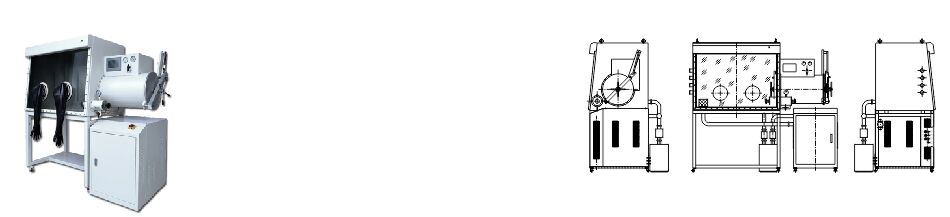

| GBP800-2 | 1200×800×930 | 1915×830×1830 | 單面 | 2 | 單雙凈化柱可選 |
| GBP1000S-2 | 1200×1000×930 | 1915×1060×1830 | 單面 | 2 | 單雙凈化柱可選 |
| GBP1000D-4 | 1200×1200×930 | 1915×1260×1830 | 雙面 | 4 | 單雙凈化柱可選 |
| GBP1200S-2 | 1200×1200×930 | 1915×1260×1830 | 單面 | 2 | 單雙凈化柱可選 |
| GBP1200D-4 | 1200×1200×930 | 1915×1260×1830 | 雙面 | 4 | 單雙凈化柱可選 |

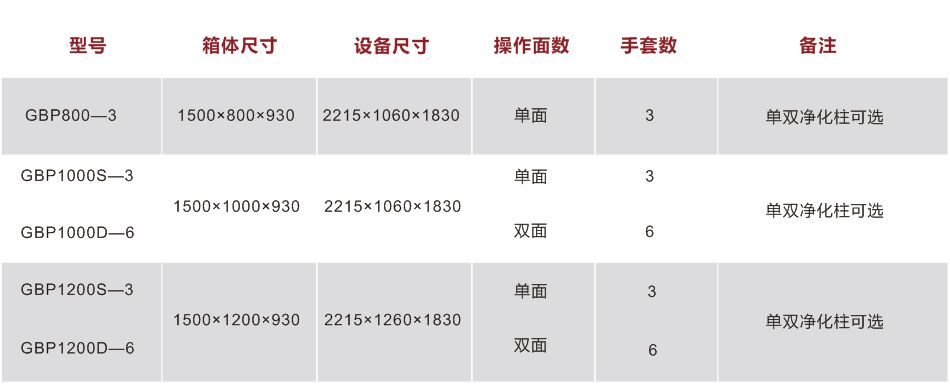

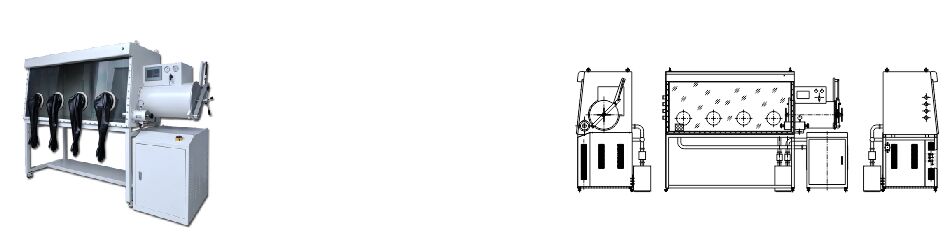

| 型號 | 箱體尺寸 | 設備尺寸 | 操作面數 | 手套數 | 備注 |
|---|---|---|---|---|---|

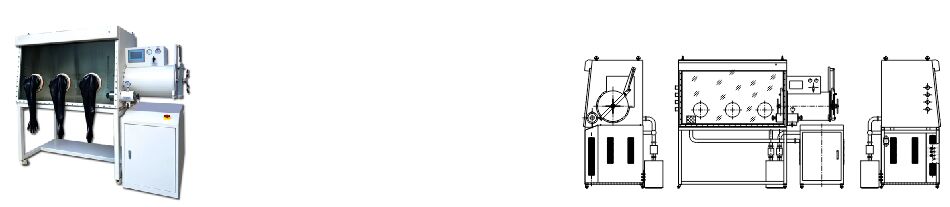

| GBP800-3 | 1500×800×930 | 2215×1060×1830 | 單面 | 3 | 單雙凈化柱可選 |
| GBP1000S-3 | 1500×1000×930 | 2215×1060×1830 | 單面 | 3 | 單雙凈化柱可選 |
| GBP1000D-6 | 1500×1000×930 | 2215×1060×1830 | 雙面 | 6 | 單雙凈化柱可選 |
| GBP1200S-3 | 1500×1200×930 | 2215×1260×1830 | 單面 | 3 | 單雙凈化柱可選 |
| GBP1200D-6 | 1500×1200×930 | 2215×1260×1830 | 雙面 | 6 | 單雙凈化柱可選 |

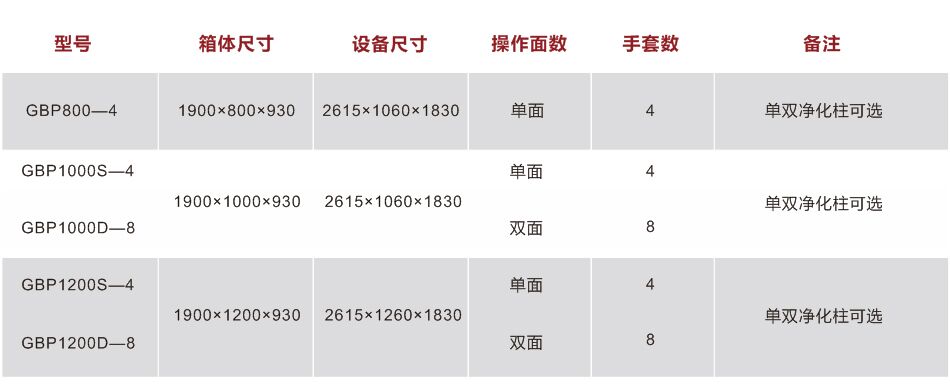

| 型號 | 箱體尺寸 | 設備尺寸 | 操作面數 | 手套數 | 備注 |
|---|---|---|---|---|---|
| GBP800-4 | 1900×800×930 | 2615×1060×1830 | 單面 | 4 | 單雙凈化柱可選 |
| GBP1000S-4 | 1900×1000×930 | 2615×1060×1830 | 單面 | 4 | 單雙凈化柱可選 |
| GBP1000D-8 | 1900×1000×930 | 2615×1060×1830 | 雙面 | 8 | 單雙凈化柱可選 |
| GBP1200S-4 | 1900×1200×930 | 2615×1260×1830 | 單面 | 4 | 單雙凈化柱可選 |
| GBP1200D-8 | 1900×1200×930 | 2615×1260×1830 | 雙面 | 8 | 單雙凈化柱可選 |

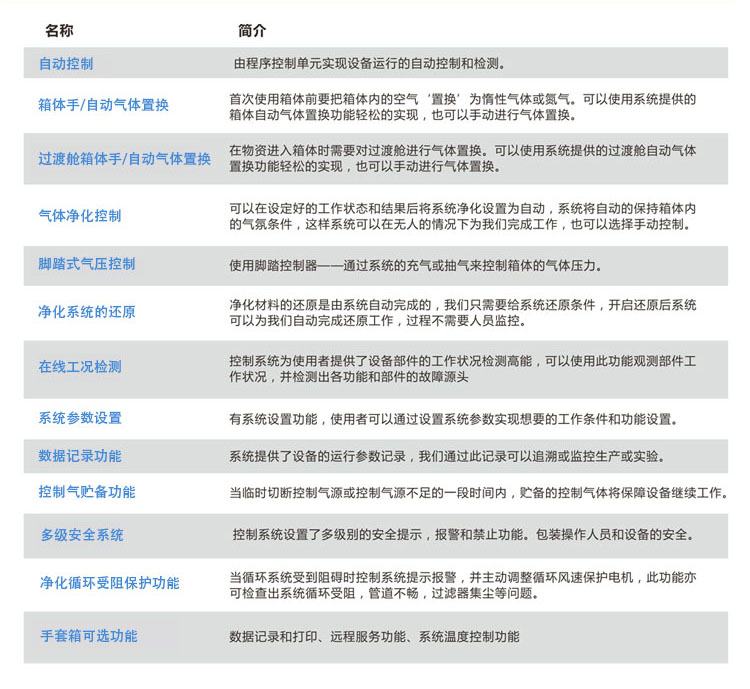

| 名稱 | 簡介 |
|---|---|
| 自動控制 | 由程序控制單元實現設備運行的自動控制和檢測。 |
| 箱體手/自動氣體置換 | 首次使用箱體前要把箱體內的空氣“置換”為惰性氣體或氮氣。可以使用系統提供的箱體自動氣體置換功能輕松的實現，也可以手動進行氣體置換。 |
| 過渡艙箱體手/自動氣體置換 | 在物資進入箱體時需要對過渡艙進行氣體置換。可以使用系統提供的過渡艙自動氣體置換功能輕松的實現，也可以手動進行氣體置換。 |
| 氣體凈化控制 | 可以在設定好的工作狀態和結果后將系統凈化設置為自動，系統將自動的保持箱體內的氣氛條件，這樣系統可以在無人的情況下為我們完成工作，也可以選擇手動控制。 |
| 腳踏式氣壓控制 | 使用腳踏控制器——通過系統的充氣或抽氣來控制箱體的氣體壓力。 |
| 凈化系統的還原 | 凈化材料的還原是由系統自動完成的，我們只需要給系統還原條件，開啟還原后系統可以為我們自動完成還原工作，過程不需要人員監控。 |
| 在線工況檢測 | 控制系統為使用者提供了設備部件的工作狀況檢測功能，可以使用此功能觀察部件工作狀況，并檢測出各功能和部件的故障源頭。 |
| 系統參數設置 | 有系統設置功能，使用者可以通過設置系統參數實現想要的工作條件和功能設置。 |
| 數據記錄功能 | 系統提供了設備的運行參數記錄，我們通過此記錄可以追溯或監控生產或實驗。 |
| 控制氣路備份功能 | 當臨時切斷控制氣源或控制氣源不足的一段時間內，配備的控制氣體將保障設備繼續工作。 |
| 多級安全系統 | 控制系統設置了多級別的安全提示，報警和禁止功能。包裝操作人員和設備的安全。 |
| 凈化循環受阻保護功能 | 當循環系統受到阻礙時控制系統提示報警，并主動調整循環風速保護電機，此功能亦可檢查出系統循環受阻，管道不暢，過濾器堵塞等問題。 |
| 手套箱可選功能 | 數據記錄和打印、遠程服務功能、系統溫度控制功能。 |

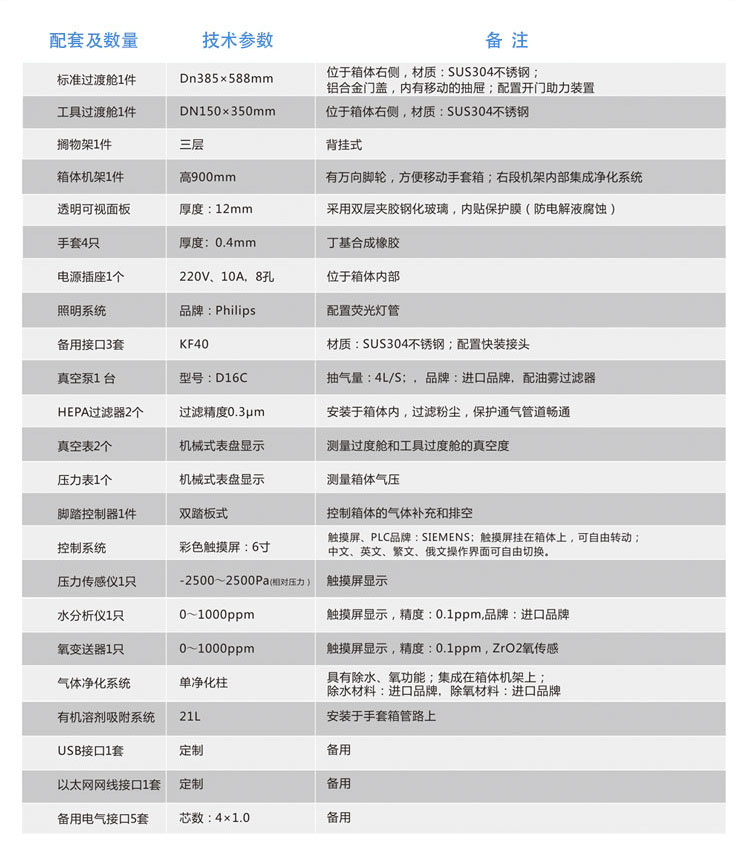

| 配置及數量 | 技術參數 | 備注 |
|---|---|---|
| 標準過渡艙 1 件 | DN385×588mm | 位于箱體右側，材質：SUS304不銹鋼；鋁合金門蓋，內有移動的抽屜；配置開門助力裝置 |
| 工具過渡艙 1 件 | DN150×350mm | 位于箱體右側，材質：SUS304不銹鋼（可以依據客戶要求制作） |
| 擱物架 1 件 | 雙層 | 背掛式 |
| 箱體機架 1 件 | 高900mm | 有萬向腳輪，方便移動手套箱；右段機架內部集成凈化系統 |
| 透明可視面板 | 厚度：12mm | 采用雙層夾膠鋼化玻璃 |
| 手套 4 只 | 厚度：0.4mm | 丁基合成橡膠，品牌：美國 PIERCAN |
| 電源插座 1 個 | 220V、10A、8孔 | 位于手套箱箱體內部，為箱體內的電器提供電源。 |
| 照明系統 | 品牌：Philips | 配置熒光燈管，為箱體內部提供照明。 |
| 備用接口 3 套 | KF40 | 氣體或液體接入箱體的裝置，材質：SUS304不銹鋼；配置快裝接頭。 |
| 真空泵 1 臺 | 型號：D16C | 抽氣量：4L/S，品牌：德國 LEYBOLD，配油霧過濾器 |
| HEPA 過濾器 2 個 | 過濾精度：0.3μm | 安裝于箱體內，主要用于箱體內過濾粉塵，保護通氣管通暢 |
| 真空表 2 個 | 機械式表盤顯示 | 測量過度的和工具過度的真空度 |
| 壓力表 1 個 | 機械式表盤顯示 | 測量箱體氣壓 |
| 腳踏控制器 1 件 | 雙踏板式 | 控制箱體的氣體補充和排空 |
| 控制系統 | 彩色觸摸屏：6寸 | 觸摸屏、PLC 品牌：SIEMENS；觸摸屏掛在箱體上，可自由轉動；中文、英文、俄文操作界面可自由切換。 |
| 壓力傳感儀 1 只 | -2500~2500Pa（相對壓力） | 觸摸屏顯示 |
| 水分分析儀 1 只 | 0~1000ppm | 觸摸屏顯示，精度：0.1ppm，品牌：美國 MICHELL |
| 氧變送器 1 只 | 0~1000ppm | 觸摸屏顯示，精度：0.1ppm，品牌：美國 AII |
| 氣體凈化系統 | 單凈化柱 | 具有除水、氧功能；集成在箱體機架上；除水材料：美國 UOP，除氧材料：德國 BASF。 |
| 有機溶劑吸附系統 | 21L | 安裝于手套箱管路上，用于吸附使用所產生的溶劑氣體，保護系統的凈化材料。 |
