實驗室滾筒球磨機選型與使用完全指南：從原理到實戰，掌握經典研磨工藝

一、引言：為什么實驗室滾筒球磨機是經典且可靠的選擇？

在粉體材料制備的眾多設備中，有一種機型以其結構簡單、運行可靠、適用面廣而經久不衰，它就是實驗室滾筒球磨機。它不像行星球磨機那樣追求極致的沖擊能量，也不像攪拌磨那樣依賴復雜的內部結構，而是以最樸素、最經典的“拋落”方式，實現對物料的溫和而有效的研磨與混合。

對于許多科研場景而言，過度的高能沖擊并非總是好事。例如，在需要保護物料晶體結構、進行溫和混合、或處理對溫升敏感的樣品時，實驗室滾筒球磨機便成為了不可替代的選擇。它既是高校實驗室中進行材料前處理的“多面手”，也是企業研發中心進行小批量試產的“可靠伙伴”。

今天，我們將以長沙天創粉末技術有限公司（簡稱：天創粉末、TENCAN）的實驗室滾筒球磨機為核心，結合其詳細的選型指南，帶您全面認識并掌握這款經典設備。

二、產品深度解析：實驗室滾筒球磨機是如何工作的？

1. 核心工作原理：經典的“拋落式”研磨

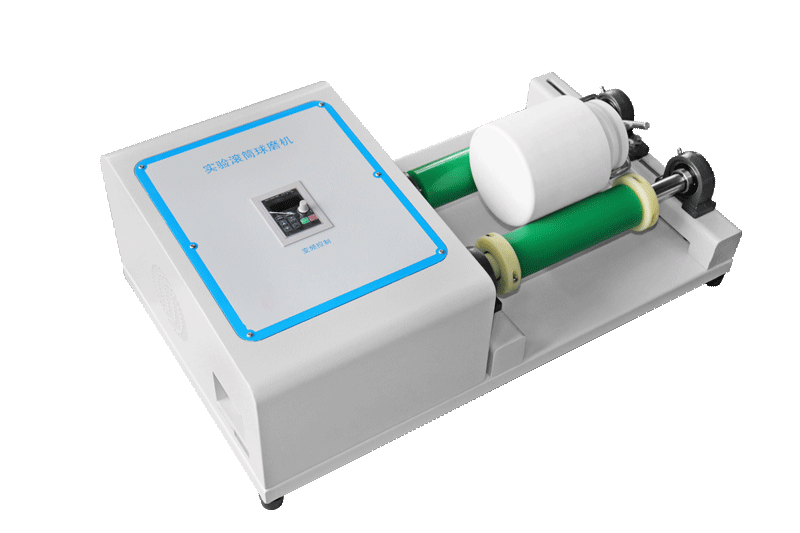

實驗室滾筒球磨機的工作原理可以用“簡單而經典”來概括。它的核心是一個水平放置的圓柱形滾筒（即球磨罐），由電機通過輥軸驅動，以特定速度旋轉。

當滾筒旋轉時，筒內的研磨介質（如各種材質的研磨球）和物料會因摩擦力和離心力被帶到一定高度。當提升角度超過研磨介質的自然休止角時，它們便在重力作用下脫離筒壁，沿著拋物線軌跡“拋落”下來。

在這個過程中，物料在兩種主要力的作用下被粉碎和細化：

• 沖擊力：拋落的研磨球?qū)Φ撞康奈锪袭a(chǎn)生沖擊，主要作用于較大顆粒的破碎。
• 研磨力：研磨球之間以及球與筒壁之間的滾動和滑動，產生摩擦和剪切作用，對物料進行精細研磨。

這種“拋落-沖擊-研磨”的循環過程，使得物料在相對溫和的環境中逐漸被粉碎和混合。與高能行星式球磨機相比，滾筒球磨機的能量輸入更低，發熱量更小，非常適合那些需要避免過熱或過粉碎的物料。

2. 實驗室滾筒球磨機的獨特優勢

天創粉末的實驗室滾筒球磨機在設計上充分考慮了實驗室使用的各種需求，具備以下核心優勢：

• 結構緊湊，操作便捷：設備體積小巧，不占空間。操作界面簡單，無論是裝料、取料還是設備啟動，都非常方便。
• 研磨均勻，效果好：優化的轉速設計確保了研磨介質能夠形成理想的拋落運動，從而獲得粒度均勻的研磨效果。

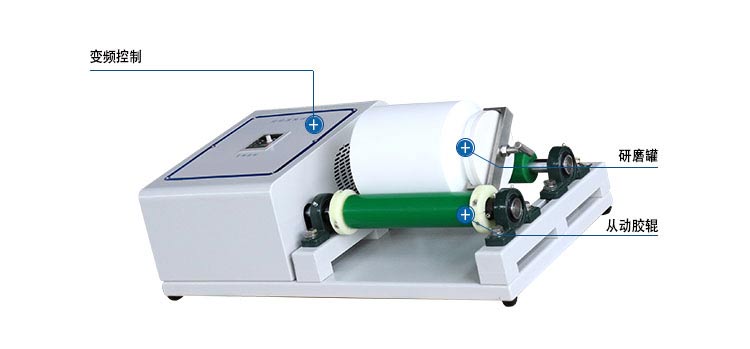

• 適用性廣，靈活性強：通過調整從動膠輥的位置，可以適配一定范圍內不同外徑的球磨罐，實現一機多用。干磨、濕磨均可進行，滿足不同工藝需求。
• 換罐方便，易于清洗：球磨罐的取放非常方便，使得更換樣品和清洗工作變得異常簡單，大大提高了實驗效率。
• 運行平穩，噪音低：精良的制造工藝確保了設備在高速運轉時的平穩性，將工作噪音控制在理想范圍內，為實驗人員提供安靜的工作環境。

三、核心技術參數全解析：QM-5與QM-15

天創粉末的實驗室滾筒球磨機目前主要有兩款主力機型：QM-5和QM-15。以下是它們的全部技術參數，為您選型提供精確依據。

參數解讀與選型參考：

• 型號與處理量：QM-5和QM-15的型號數字并非指球磨罐容積，而是代表了設備的處理能力級別。QM-5更適合處理單罐容積在5L以下、總載荷不超過35kg的實驗；QM-15則可支持單罐容積最大可達15L、總載荷80kg以內的研磨任務。
• 轉速范圍：60-570rpm的寬范圍無級調速（通過變頻器實現），使得設備可以適應從小罐徑到大罐徑、從混合到研磨的各種轉速需求。精確到±10rpm的轉速控制，保證了工藝的穩定性。
• 輥軸與間距：“輥軸有效長度”決定了可放置球磨罐的最大長度。“輥軸之間可調間距”這一設計非常實用，允許用戶在同一臺設備上使用不同直徑的球磨罐，極大提升了設備的靈活性。“單工位間距”則決定了兩個工位（即兩個球磨罐）之間的中心距離，確保它們?cè)谛D(zhuǎn)時不會相互干涉。
• 電源與功率：兩款機型均采用標準的220V單相電源，0.4kW和0.75kW的功率在實驗室環境中非常友好，即插即用，無需特殊電力改造。

四、滾筒球磨機選型全流程指南

選對設備，是實驗成功的第一步。根據天創粉末官方的選型指南，我們可以通過以下步驟進行科學選型。

1. 第一步：根據一次研磨量，計算所需設備規格

您需要先明確一次需要研磨多少物料。這里有一個簡單實用的計算公式：

設備規格（球磨罐容積）A $L$ = $$一次研磨物料質量C\left(kg\right)÷物料堆積密度\rho \left(kg/L\right)$$ × 3

• 舉例說明：假設您一次需要研磨100kg的物料，該物料的堆積密度為1.0 kg/L（這意味著一升該物料重1公斤）。

  • 那么，所需的最小球磨罐容積 = $100/1.0$ × 3 = 300 L。
  • 這意味著您需要選擇一個總?cè)莘e為300L的設備。對于實驗室滾筒球磨機QM-15來說，其單罐最大載荷80kg，處理能力有限。當需要處理100kg物料時，應選用我們前面介紹的生產型滾筒球磨機（如QM-300系列）。這也說明了，QM-5和QM-15是專注于“實驗室”和小批量應用的機型。

• 反向驗證：對于QM-15，其單罐最大載荷80kg，如果物料堆積密度為1.0 kg/L，那么它適合處理的單批次物料量約為 $80/3$ × 1.0 ≈ 26.7 kg。

2. 第二步：根據物料特性，選擇球磨罐材質

這一步是保證樣品純度和研磨效果的核心。您需要根據物料的硬度、是否忌金屬、是否耐酸堿等特性，來選擇最合適的球磨罐。以下是一份簡化的選型參考，詳細數據可參考文末附錄：

• 對金屬離子極度敏感的高純材料（如鋰電池材料、電子陶瓷、醫藥原料）：
  • 首選：氧化鋯球磨罐。它零金屬污染、高硬度、高韌性，是綜合性能最優的選擇。
  • 次選：瑪瑙球磨罐（用于分析級）、聚四氟乙烯$PTFE$罐（用于強腐蝕環境）。
• 中等硬度的非金屬礦物（如陶瓷釉料、石英、長石）：
  • 首選：氧化鋁/剛玉球磨罐。性價比高，耐磨性好。
  • 次選：氧化鋯球磨罐（性能更優，但成本更高）。
• 對金屬離子不敏感的普通物料（如礦石、土壤、煤粉）：
  • 首選：304不銹鋼球磨罐。堅固耐用，性價比極高。
• 忌鐵離子的濕法研磨（如貴金屬粉末、部分顏料）：
  • 首選：尼龍球磨罐。輕質、防銹、無金屬污染。
• 強酸強堿腐蝕性環境下的合成或研磨：
  • 唯一選擇：聚四氟乙烯$PTFE$罐。它具有極強的化學惰性，幾乎耐所有酸堿。
• 需要保護物料晶體結構或防止粘壁的漿料（如電池漿料、電子漿料）：
  • 首選：聚氨酯$PU$球磨罐。高彈性、緩沖降噪，不粘料。

3. 第三步：根據罐體材質和物料硬度，選擇研磨球

研磨球的選擇需遵循“硬度匹配”和“材質兼容”兩大原則。

• 材質兼容原則：強烈建議“同質配套”，即研磨球與球磨罐材質相同。例如，氧化鋯球磨罐一定要配氧化鋯研磨球；不銹鋼罐配不銹鋼球。這能最大程度避免相互污染和磨損。
• 硬度匹配原則：研磨球的硬度必須顯著高于被研磨物料的硬度。可以參考文末附錄中的《常見物料莫氏硬度參考表》。
• 球徑配比原則：?jiǎn)我怀叽绲难心デ蛐Ч邢蕖Ｍ扑]采用不同直徑的球進行配比，以獲得最佳的研磨效率。
  • 經驗配比：大球 $如\Phi 15-20mm$ : 中球 $如\Phi 8-12mm$ : 小球 $如\Phi 3-6mm$ ≈ 20% : 50% : 30%（重量比）。
  • 配比邏輯：大球提供沖擊力破碎大顆粒，中球負責進一步細化，小球增加接觸點進行精細研磨。
• 裝填量原則：
  • 研磨球的總體積應占球磨罐容積的 30% - 50%。過多或過少都會降低研磨效率。
  • 物料（和研磨溶劑，如果濕磨）的體積，應不超過扣除研磨球后剩余空間的 1/3。需要為球的運動留出足夠的空間。

4. 第四步：根據工藝需求，確定功能定制

天創粉末的滾筒球磨機還提供多種功能定制選項，以滿足更復雜的應用場景：

• 多倉研磨：可定制同時研磨多種不同物料的罐體。
• 氣氛研磨：配置密封罐，實現真空或惰性氣體保護下的研磨。
• 水冷/加熱：通過夾套控制研磨溫度，適用于熱敏或需要特定溫度反應的物料。
• 收料罩：防止干法研磨時粉塵飛揚，保持實驗室清潔。
• 連續進出料：適用于需要連續生產的工藝探索。
• 邊磨邊篩：在研磨過程中實現物料的初步分級。

五、行業應用案例：實驗室滾筒球磨機的實戰舞臺

1. 案例一：高校地質系的大批量礦石樣品前處理

某高校地質系實驗室，每天需要處理大量從野外采集的礦石樣品，用于后續的元素分析。這些樣品數量多、單次處理量大，且對研磨細度有一定要求，但對金屬污染不敏感。

他們引入了多臺天創粉末的QM-15實驗室滾筒球磨機，配置了大容積不銹鋼球磨罐和不銹鋼研磨球。滾筒球磨機的操作非常簡單，學生和實驗員只需將破碎后的礦石裝入罐中，設定好時間即可。一次可以處理近30公斤的樣品，效率遠超手工研磨。設備的耐用性和穩定性也保證了長期高負荷運轉的可靠性。

2. 案例二：陶瓷研究所的釉料配方篩選

某陶瓷研究所在開發新的陶瓷釉料時，需要對幾十種不同的配方進行小批量研磨混合。他們需要一種既能有效混合釉料組分，又不會過度研磨破壞顆粒級配的設備。

他們選擇了天創粉末的QM-5實驗室滾筒球磨機，并配置了剛玉球磨罐和氧化鋯研磨球。剛玉罐的耐磨性和氧化鋯球的高效研磨，完美滿足了釉料研磨的需求。更重要的是，滾筒球磨機的溫和翻滾運動，保護了釉料中不同成分的顆粒形態，使得最終燒制的釉面效果非常理想。小巧的QM-5便于頻繁更換配方和清洗，極大地便利了他們的研發工作。

六、使用教程與維護指南

1. 標準操作流程 $SOP$

1. 準備：穿戴好勞保用品。根據選定的工藝，將物料、研磨球和溶劑（濕磨時）按比例裝入球磨罐。確保密封圈完好，蓋緊罐蓋。
2. 裝載：將球磨罐放置在設備的兩個輥軸之間。調節從動輥軸的位置，使其剛好能夾緊球磨罐，確保旋轉時不會打滑，但也不應過緊。
3. 設置：接通電源，在變頻器控制面板上設定所需的轉速和運行時間。
4. 啟動：按下啟動按鈕，觀察設備是否平穩啟動，球磨罐是否運轉正常，有無異響。
5. 運行與監控：設備自動運行。期間可進行巡檢，但無需人工干預。
6. 停機與取料：運行時間到達后，設備自動停止。待輥軸完全靜止后，小心取出球磨罐。打開罐蓋，進行料、球分離，收集樣品。
7. 清潔：立即清洗球磨罐和研磨球，并用軟布擦拭設備機身。

2. 日常維護與常見問題解決

• 日常檢查：
  • 每次使用后清潔設備。
  • 定期檢查輥軸表面是否磨損，如有磨損應及時更換，以免影響研磨效果。
  • 定期檢查傳動皮帶松緊度。
  • 每半年檢查一次軸承潤滑情況。
• 常見問題診斷：
  • 問題：球磨罐在運行時打滑。
    • 可能原因：輥軸間距過松；球磨罐表面或輥軸上有油污；罐體過重。
    • 解決：適當調緊輥軸間距；清潔接觸面；檢查裝載量是否超過額定載荷。
  • 問題：研磨效果不佳，出料偏粗。
    • 可能原因：轉速不匹配；研磨時間不足；球料比或球徑配比不當；研磨球磨損嚴重。
    • 解決：根據罐徑調整轉速（通常罐徑越大，所需轉速越低）；延長研磨時間；優化配球方案；補充或更換研磨球。
  • 問題：設備運行時有異響。
    • 可能原因：球磨罐未放置平穩；軸承缺油或損壞；傳動部件松動。
    • 解決：重新放置球磨罐；停機檢查，添加潤滑油或聯系售后維修。

七、結語

實驗室滾筒球磨機以其經典、可靠、溫和的特性，在粉體材料制備領域占據著不可動搖的地位。它或許沒有高能球磨機那般“轟轟烈烈”，卻在無數個日夜的平穩運行中，默默支撐著科研工作的基礎環節。無論是混合、研磨，還是分散，它都以穩定的表現回報著用戶的信任。

長沙天創粉末技術有限公司提供的QM-5和QM-15實驗室滾筒球磨機，以及詳盡科學的選型指南，正是為了幫助每一位科研工作者，能夠輕松、準確地駕馭這臺經典設備。希望這篇指南能成為您實驗路上的得力工具。如需免費磨樣測試或一對一的工藝咨詢，請隨時聯系我們。讓我們從經典出發，共同探索材料的無限可能。

附錄：天創粉體核心配件選型速查表

表一：球磨罐核心參數與特性對比（簡表）

表二：常見物料莫氏硬度近似參考

核心選型原則重申：

• 罐與球：強烈建議“同質配套”，嚴禁在軟質罐（如瑪瑙、PTFE）中使用硬質球（如氧化鋯、不銹鋼）。
• 物料與介質：研磨介質的硬度必須顯著高于物料。
• 球徑配比：推薦大:中:小 = 20%:50%:30% $重量比$ 起步試驗。
• 裝填量：研磨球占罐容積30-50%；物料+球總體積不超過罐容積的2/3。

溫馨提示：本指南為通用參考，具體工藝參數建議通過實驗確定。天創粉末實驗室可為您提供免費磨樣服務，歡迎聯系申請。
